【实验原理】
本仪器通过把音频和视频信号转化成调制后的光信号，通过导光纤维中光的全反射原理，把光信号传输到远处，再用解调器把原来的音频信号和视频信号还原出来。通过这个演示可把音频、视频、光频间的调制、载波等现代技术反映出来。

光纤传输系统如上图所示，一般由三部分组成：光信号发送端；用于传送光信号的光纤；光信号接收端。光信号发送端的功能是将待传输的电信号经电光转换器件转换为光信号，目前，发送端电光转换器件一般采用发光二极管或半导体激光管。发光二极管的输出光功率较小，信号调制速率相对低，但价格便宜，其输出光功率与驱动电流在一定范围内基本呈线性关系，比较适宜于短距离、低速度、模拟信号的传输；半导体激光管输出功率大，信号调制速率高，但价格较高，适宜于远距离、高速、数字信号的传输。光纤的功能是将发送端光信号以尽可能小的衰减和失真传送到光信号接收端，目前光纤一般采用在近红外波段0.84μm、1.31μm、1.55μm有良好透过率的多模或单模石英光纤。光信号接收端的功能是将光信号经光电转接器件还原为相应的电信号，光电转换器件一般采用半导体光电二极管或雪崩光电二极管。组成光纤传输系统光源的光波长必须在传输光纤呈现低损耗窗口的波段，同时与光电检测
器件的峰值相应波段匹配。

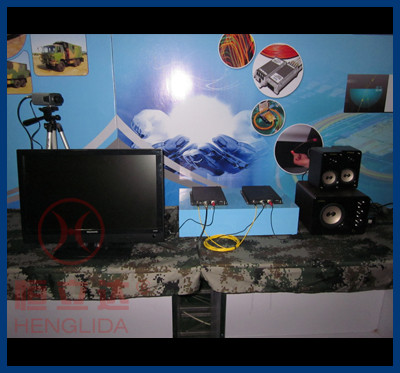

本实验仪的输入调制音频信号采用收音机作为信号源，输入视频信号采用摄像头采集的图像信号。将它们分别接入光信号发送端，再将调制过的光信号经过光纤传输后送达光信号接收端。最后经接收端解调后用喇叭或电视机把原来的声、光信号还原出来。
