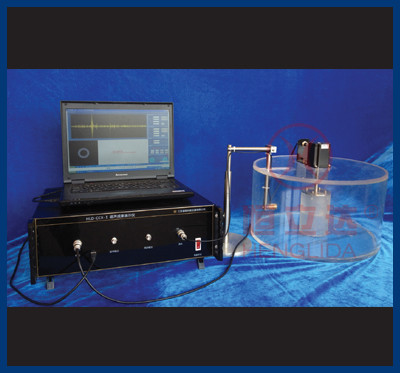

仪器由实验仪主机、超声换能器、控制器、水槽与测试架、电脑数据处理软件等组成。利用图像重建技术，在计算机的辅助下得到被测物的二维的断面参数分布图像。超声成像系统可通过观察和分析回波波形进行水下超声成像，研究物体的表面像和断面像。是一种新型的创新实验仪器。
技术参数：
●  信号采用DSP芯片处理器，采样频率：50MHZ；
●  超声传感器工作频率：2.5MHZ，收发一体式，工作介质：水；
●  超声波传感器与成像物体距离：7～20cm；
●  成像角度：0～360°可变，旋转步进角度每步±18°；
●  仪器提供USB接口与电脑联接，提供专用实验软件；
●  水槽尺寸：Ф400×220mm3。
实验内容：
●  观察回波的形状和特征；测量超声波在固体和水中的声速；
●  分析回波的反射面及对应的回波，寻找带空洞的物体的后表面；
●  应用脉冲回波法对给定物体进行扫描，测绘被测物有表面像轮廓和断面像图形并在屏幕上显示；
●  可增加对非指定物的表面像测绘。
