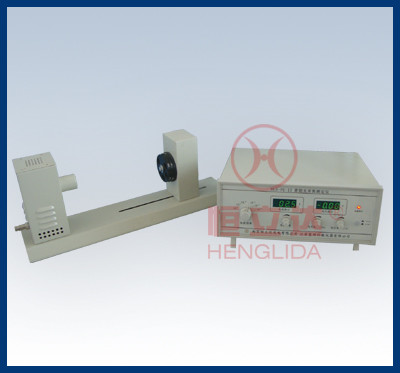

本仪器由汞灯光源、滤色片、光电管、微电流测量仪等组成。仪器采用一体化设计，全数字显示，能直接测量反向截止电压和红限频率，无谱间干扰，可去除本底电流，从而提高测量精度。汞灯电源采取特殊的稳压措施,使微电流的测量稳定值明显提高。通过测量不同频率的截止电压可准确求出普朗克常数，并验证光电效应实验规律和爱因斯坦光电效应方程，加深对光量子的理解。
技术参数：
●  电压量程-3～+3V、0～30V，读数精度10mV全数字显示；
●  电流测试范围10-8～10-13A 。暗电流I≤10-12A；
●  零漂在30分钟内不大于满度读数±0.2%；
●  光电管光谱响应范围3400～7000A，光电流灵敏度≥1μA/Lm；
●  五组滤色片中心波长365.0、404.7、435.8、546.1、577.0nm；
●  汞灯特征谱线范围3650A、4047A、4358A、4916A、5461A、5770A。

实验内容：
●  测量光电管的基本特性曲线；
●  测量普朗克常数。
