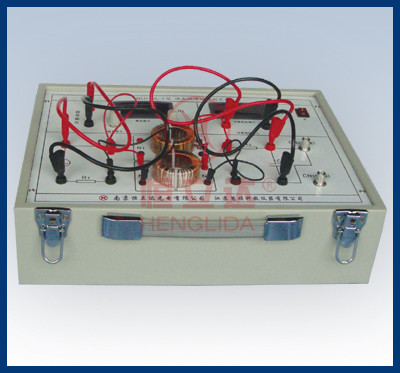

磁化曲线和磁滞回线反映磁性材料在外磁场作用下的磁化特性，根据材料的不同磁特性，可以用于电动机、变压器、电磁铁、磁记忆元件等。动态磁滞回线是磁性材料的交流磁特性， 其在工业中有重要应用，因为交流电动机、变压器的铁芯都是在交流状态下使用的。本仪器是观测动态磁滞回线的优质仪器，可供高等院校、中等专业学校等基础物理实验，设计性综合性实验和演示实验使用。
技术参数：
●  正弦波信号发生器：频率15Hz～220Hz，连续可调，输出信号交流0～7V，连续可调；
●  交流数字电压表：量程2V，分辨率0.001VT。
实验内容：
●  测量软磁铁氧体和硬磁模具钢的基本磁化曲线和磁滞回线，计算材料饱和磁感应强度、矫顽磁力和剩磁值，研究磁导率与磁场强度关系；
●  观察交流频率对磁性材料磁特性参数的影响;
●  学习用正弦信号和交流数字电压表对示波器X轴和Y轴分度值进行定标。
注：（示波器，用户自备）
