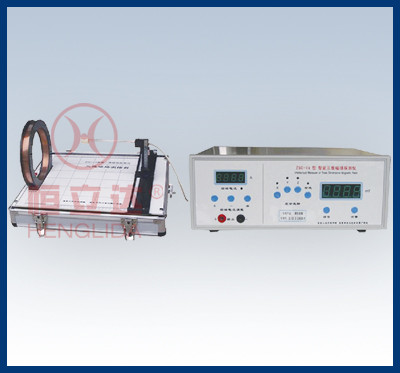

本仪器采用特制的三维霍尔探头,并配以单片机控制的智能化测量显示装置，可对空间任一点磁场的三维分量进行测量和研究。通过三维磁场的测量和矢量合成实验，大大丰富学生实验的动手能力，增强了学生对磁场矢量性的认识。
技术参数：
●  磁场测量范围：0～1.999～19.99mT（即0～19.99～199.9GS）；
●  测量方式：可在X方向、Y方向、Z方向和三维合成间自由选择；
●  测绘台探头行程：Z（轴线）方向25cm，X（水平）方向±15cm，Y（竖直）方向5cm；
●  显示测量结果：三位半数字电压表，可持续锁定或随时刷新测量值；
●  励磁电流输出：0～1.0A。
实验内容：
●  测量单个圆线圈周围三维磁场的分布；
●  描绘X-Z平面二维磁场矢量点阵图；
●  研究单个圆线圈周围磁场的轴对称分布情况；
●  研究单个圆线圈轴线上磁场的变化规律。
