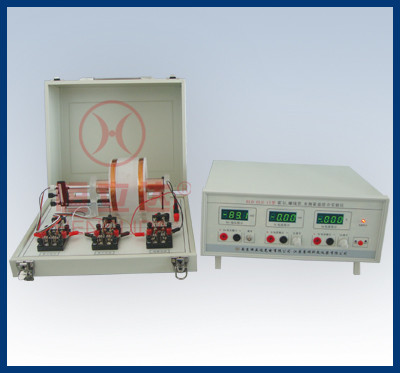

本仪器将霍尔效应测量螺线管实验和亥姆霍兹线圈实验组合在一起，构成了成套组合仪器。仪器结构设计合理、直观性强、数据稳定可靠；通过实验学生可以了解霍尔效应实验原理以及用霍尔传感器测量螺线管的磁场分布和单线圈及亥姆霍兹线圈的磁场分布。本仪器为多 功能组合仪，实验方便，实验内容丰富，有助于提高学生的动手能力。
仪器特点：
●  采用组合式结构；
●  可以做多种实验项目。

技术参数：
●  励磁恒流源：0～1A连续可调，调节精度可达1mA，电流指
    示由三位半数码管显示；
●  霍尔元件工作恒流源：输出电流0～10mA连续可调，调节精
    度可达10μA，电流指示由三位半数码管显示；
●  直流数字毫伏表：测量范围0～19.99mV，电压指示由三位
    半数码管显示。
实验内容：
●  可研究霍尔元件测量原理；
●  测量螺线管内外的磁场分布，计算磁场强度并与理论值比较；
●  可测量单只线圈的磁场分布。计算磁场强度并与理论值比较；
●  测量亥姆霍兹磁场分布计算磁场强度并与理论值比较。
