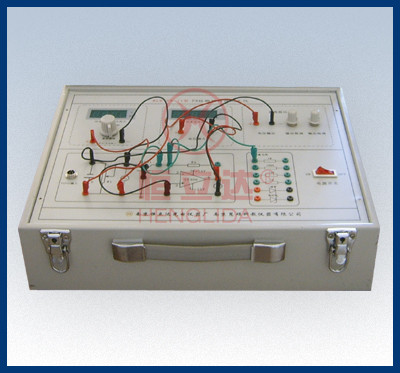

在物理实验教材中PN结物理特性是普通物理、半导体物理和电子教学的重要内容之一，玻尔兹曼常数是物理学中的一个基本常数，通过此实验仪可以测量玻尔兹曼常数以及研究玻尔兹曼分布规律。
技术参数：
●  PID控温仪：控温范围 室温～120℃，控温精度 ±1℃；
●  风扇快速降温，工作电压DC12V；
●  稳压电源：0～12V 连续可调、分粗调和细调 ,三位半数字显示；
●  数字电压表两组：量程0～20V，四位半数字电压表；
●  数字电压表两组：量程0～2V，三位半数字电压表；
●  电流输出0～1000μA；分五挡可调。
实验内容：
●  测量PN结扩散电流与结电压关系，通过数据处理证明此关系遵循指数分布规律；
●  测量玻尔兹曼常数；
●  测量PN结结电压与温度的关系，求出结电压随温度变化的灵敏度。
●  求得半导体（硅）材料的禁带宽度。
